日産ディーゼル GE13

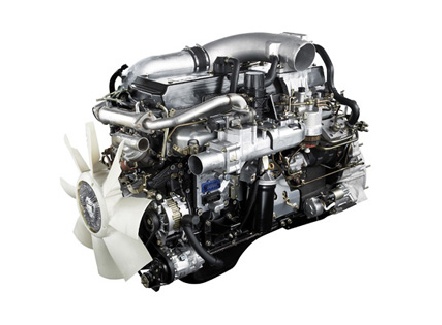

  • 日産ディーゼル GE13
  • 日産ディーゼル GE13

国内大型トラック初のユニットインジェクタ採用エンジン。最大燃料噴射圧200MPaを可能としたツインバルブコントロール式ユニットインジェクタの採用により大幅にPMを低減した。また、世界初の尿素SCRシステムとクールドEGRシステムの組合わせによりNOxの大幅な低減を実現した。これにより、日本で2005年10月に施行された世界で最も厳しいとされる新長期排ガス規制を1年前倒しでクリアすると同時に燃費の向上を図った。車両運行燃費で比較すると、EGR+DPFシステムで新短期排出ガス規制・超PM適合させた場合に対して+10.5%向上させることができた。

保管場所
製作(製造)年 2004
製作者(社) 日産ディーゼル工業(株)
資料の種類 量産品
現状
型式 / 製作
型式
日産ディーゼル GE13
種類
ディーゼルエンジン
会社名
日産ディーゼル工業(株)
用途
貨物自動車
実物所在
現行車に搭載
搭載車種
トラック、トラクター
製作年
2004
設計者
日産デイーゼル工業(株)
諸元
シリンダ配列・数
直6縦置
サイクル/冷却方式
4サイクル/水冷
弁型式/数
OHC/4バルブ
燃焼方式
直接噴射式
燃焼室
浅皿トロイダル型燃焼室
総排気量
13,074cc
内径×行程
136.0mm×150.0mm
圧縮比
17.5
質量(重量)
1220kg
寸法
1600mm×1135mm×1210mm
噴射ノズル
電子式
性能
最高出力/回転数
279kW/1800rpm (NET)
最大トルク/回転数
1648N・m/1,400rpm (NET)
燃料消費率
燃料噴射方式ユニット インジェクタ-
排気ガス対応新長期規制対応
超高圧燃料噴射
排気ガス再循環装置(EGRクーラー付き)
尿素選択還元型触媒システム(SCR)
装置
過給機形式
ターボ式
インタークーラー
付き
可変装置
その他ブローバイ・ガス還元装置:クローズド ベンチレイション システム
エピソード・話題性ユニットインジェクタによる超高圧燃料噴射と世界初の尿素SCRシステムを組み合わせた「FLENDS」システムを採用
特徴ツインバルブコントロール式超高圧ユニットインジェクタ、OHC 4バルブ、ベッドプレート構造、クールドEGRシステム、可変翼ターボチャージャ(TD、TE、TF)
構造上の主な特徴は、
(1)高剛性設計
 ①CV鋳鉄採用のカムジャーナル一体型シリンダヘッド
 ②2重壁構造+ベッドプレート構造によるシリンダブロック
(2)低フリクション設計
 ①ローラロッカアームの採用
 ②クランク及びカムシャフトへのスーパフィニッシュの採用
 ③3連ギヤ式省エネオイルポンプの採用
 ④ボールベアリング式ターボチャージャ(GE13TA、TB、TC)

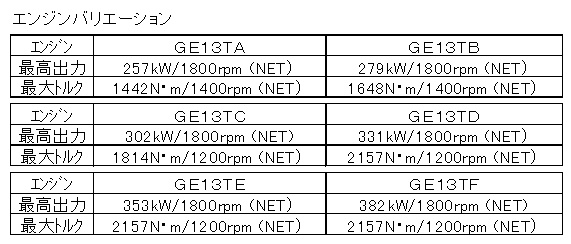

(3)エンジンバリエーション
参考文献笠原 則彦、三上 隆史、鈴木 彰 「新長期排ガス適合GE13エンジンの開発」日産ディーゼル技報 No.65(2006)
程塚 正夫、小林 信裕 「新長期排出ガス規制適合GE13エンジン」山海堂 エンジンテクノロジー  No.42
